產品描述：

X.B系列擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的優選設備。

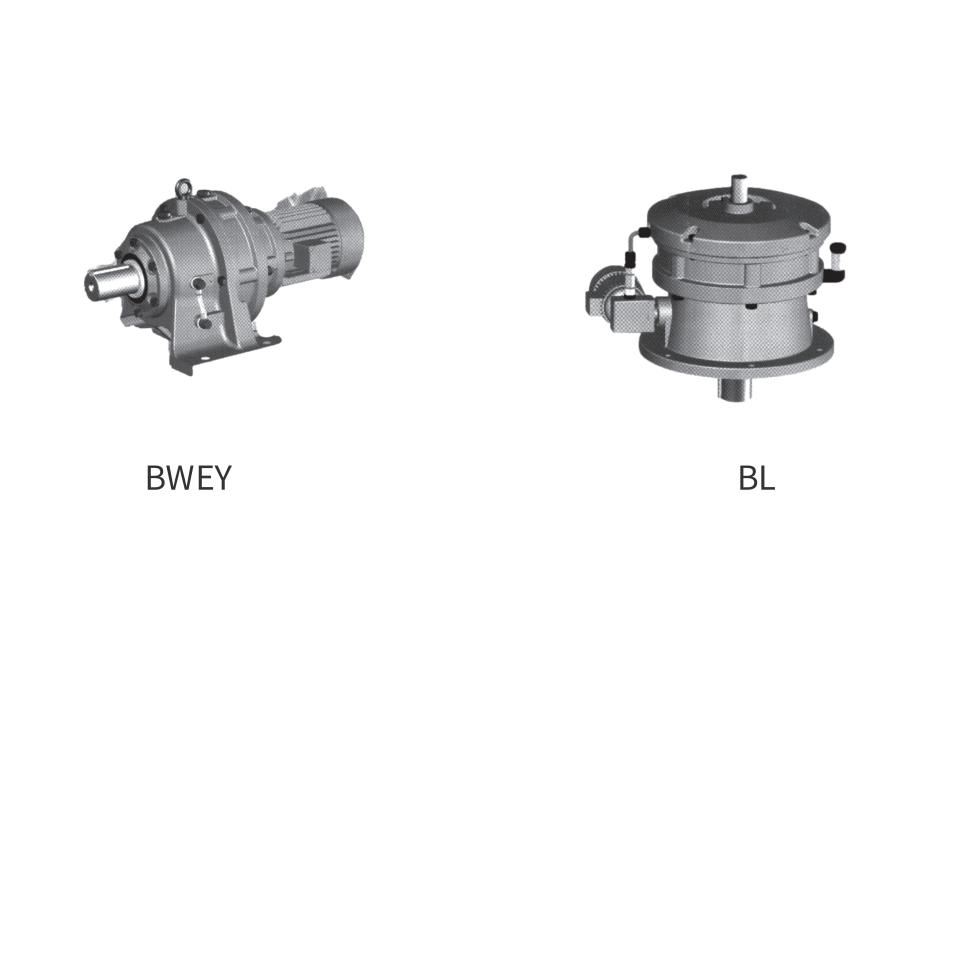

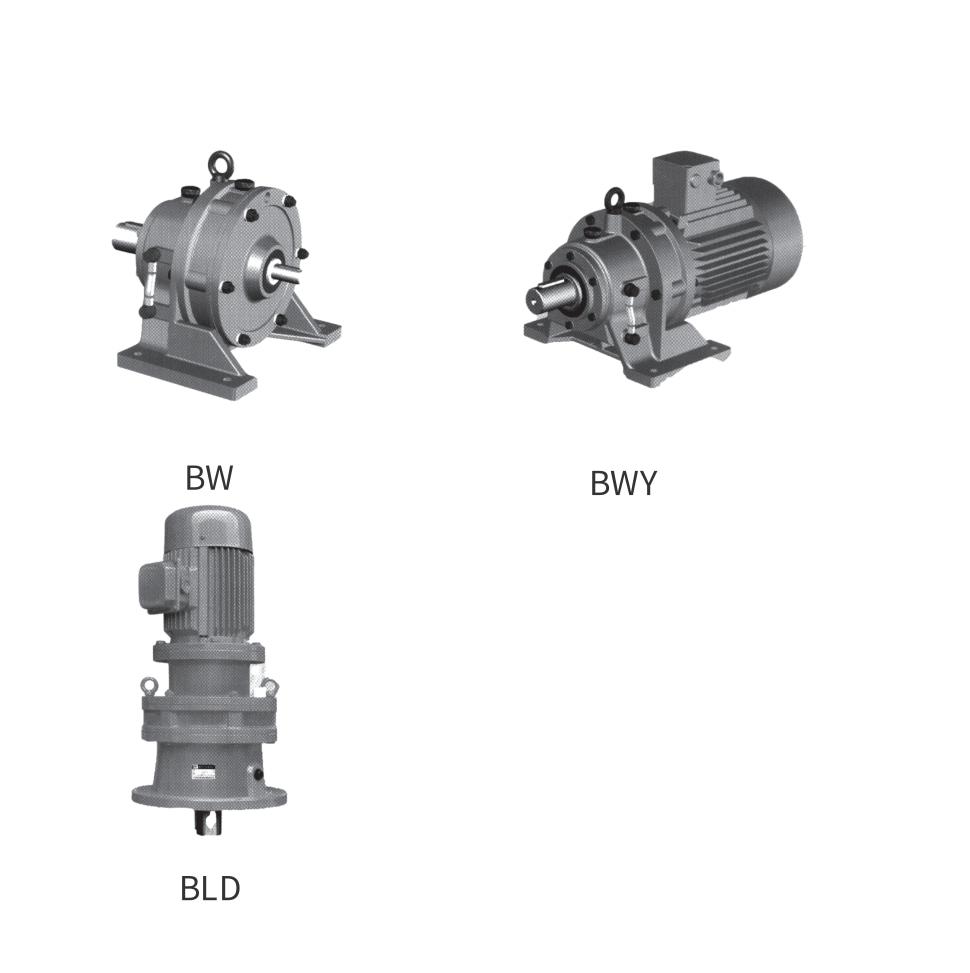

結構原理：

 1.行星傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。

 2.特點：速比高,采用行星傳動原理體積小，無 軸向力。

 3.安裝型式和輸出方式：底座式、法蘭式、實心 軸輸出。

 4.輸入方式：直聯電機、實心軸、法蘭式輸入。

 5.減速比：一級9~87、二級99~5133。

 6.平均效率：一級90%、二級88%。

技術參數：

功 率：0.37KW～55KW

 轉 矩：150N·m～20000N·m

傳動比：單級：9-87   雙級：121-7569    三級：2057-658503

性能特點：

1、擺線減速機采用高速比和效率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大。

2、擺線減速機結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。

3、運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有平衡的機理，控制了振動和噪聲。

4、使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得強度高，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

5、設計合理，維修方便，容易安裝，零件個數少以及簡單的潤滑，使擺線針輪減速機受到用戶的認可。
